詳情介紹

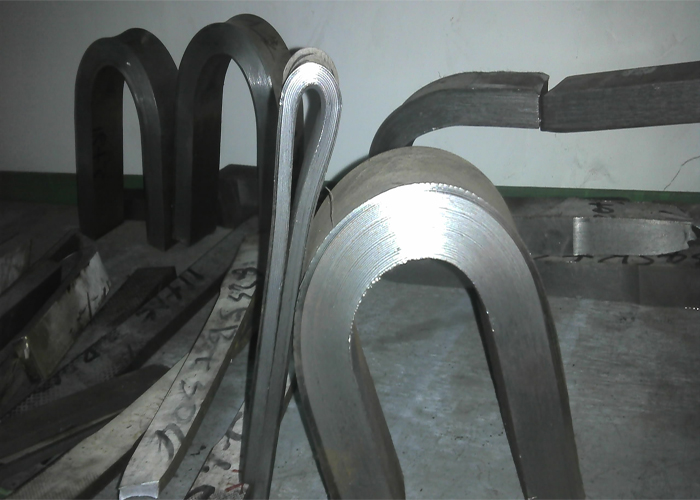

對延遲焦化換熱器也有Ni-P鍍層質量驗收標準。金屬復合板質量檢測主要有以厚度。可用千分表、非磁性測厚儀對工件測厚,也可用重量面法對試樣測厚,換熱器援層厚度應50M,表面形態。用肉眼、放大鏡或內窺鏡對工件觀察,應光亮或金相顯微鏡對樣品表面觀察, 應無明顯缺陷與孔隙。
孔隙率根據GB5935-86用鐵氰化鉀洞濕渡紙粘貼法在規無任何藍色斑點。磷含量。鍍層樣品經化學分析,測得磷含量,應在10%~12%晶態結構.采用X術射分析,裝層應屬非晶態。硬度,采用顯微硬度計測量,HV應在550~600。
腐蝕試驗。根據工況條件對Ni-P鍍層樣品進行浸泡試驗,按與失重進行評定。
存在的同題及對策隨著Ni-P鍍層換熱器應用逐漸增多,相應的由裝層質量而帶來也時有發生,有時接層換熱器使用壽命甚至遠低于碳鋼。追究原因微孔與孔隙,這就失去了屏障作用。尤其在溫度較高的腐蝕環境中, S2一等侵蝕性離子通過鍍層孔隙滲透到鋼基體,使電位較正的Ni-P。之間形成電位差,產生嚴重電偶腐蝕,使小孔擴展為孔腔,最后使省減少Ni-P鍍層的缺陷,提高金屬復合板耐腐蝕性與設備使用壽命,可采用如下。
嚴格控制化學據工藝。如加強鍍液分析,保持援液中主鹽與相對穩定,pH值處于最佳范圍。加強鍍液過濾,采用1~5濾孔過濾袋,以除去外來或化學鍍過程中產生的各種雜質增加空氣攪持層缺陷。
增加鍍層厚度。國外用于防腐目的的鍍層厚度推薦為75M。廠家施鍍厚度多為40~60。有的盤層還不到此數,正確進行預處理,應采用高效的酸洗工藝,活化液應經常以減少孔隙率與提高結合力。
采用Ni-W-P、Ni-Sn-P三元化學發,其鍍層孔隙率較少,即Ni-P據層。如在Ni-P鍍底層上再鍍以Ni-W-P或Ni-Sn-P,比單一蝕性有提高。
Ni-P鍍后進行鈍化處理和有機涂料封孔處理,一般采用籍酸溶液處理,確保鍍層 P含量>10%,如含P量從105%降至4.5%,原來的1/3。
